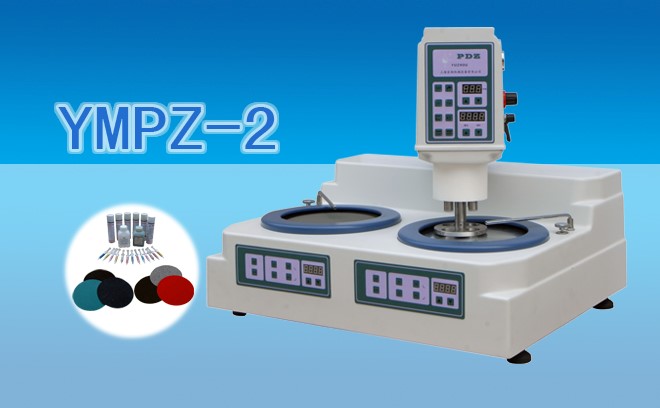

在材料科學與工業檢測領域，金相磨拋機作為樣品制備的核心設備，其性能直接影響顯微組織分析的精度與效率。隨著半導體、航空航天、新能源等行業對材料性能要求的提升，如何通過技術升級釋放金相磨拋機的潛力成為關鍵課題。本文從硬件優化、耗材匹配、工藝創新到智能控制，系統解析金相磨拋機性能提升的核心路徑。

一、硬件性能突破：從機械結構到控制系統的全鏈升級

1. 主軸與磨拋盤優化

高精度主軸設計：采用花鍵結構或氣浮軸承主軸，將徑向跳動控制在1μm以內，顯著減少振動導致的表面劃痕。

多尺寸磨盤適配：支持8-12英寸（200-300mm）磨盤快速更換，適配不同尺寸樣品（如Φ15mm-Φ45mm棒材/板材）。

剛性框架設計：桁架結構機身與大理石基座結合，熱膨脹系數<0.5×10??/℃，保障長時間運行的穩定性。

2. 壓力控制系統升級

閉環壓力控制：通過PLC與測力傳感器全閉環控制，實現壓力動態調節（精度±0.1N），避免壓力敏感樣品（如微電子元器件）損壞。

五軸加壓技術：四軸機器人與第五軸磨拋盤協同，實現中心加壓與多點加載，提升大尺寸樣品（如300mm晶圓）的平面度。

3. 冷卻與環保系統

智能水冷模塊：自動調節水流量與溫度，防止熱變形，支持水循環使用減少浪費。

粉塵收集裝置：集成負壓吸塵與濾芯過濾系統，避免金屬碎屑污染實驗室環境。

二、耗材匹配策略：從砂紙到拋光液的**選擇

1. 砂紙與磨盤配置

碳化硅（SiC）砂紙：適用于中低硬度材料（如鋁合金、銅），粒度逐級過渡（80→1200目），去除切割損傷層。

金剛石研磨盤：針對硬質材料（如淬火鋼、陶瓷），顆粒度從粗（50μm）到細（1μm），提升研磨效率。

氧化鋁（Al?O?）磨盤：用于軟金屬或精細拋光階段，減少表面粗糙度（Ra<0.01μm）。

2. 拋光布與拋光液組合

拋光布選型：

粗拋光：短絨毛布（如標樂TexMet），配合金剛石懸浮液（9μm粒度）。

精拋光：長絨毛布（如標樂ChemoMet），配合氧化硅拋光液（0.05μm粒度）。

拋光液優化：

單晶/多晶金剛石拋光液：水基/油基可選，無毒環保，適配手動與自動拋光。

低粒度拋光液：粒度低至0.02μm，滿足EBSD（電子背散射衍射）樣品制備需求。

三、工藝創新：從壓力曲線到轉速匹配的精細化控制

1. 階梯式壓力控制

粗磨階段：采用高壓（50N）快速去除切割層，時間控制在10-15秒。

精磨階段：逐步降壓至30N，細化表面，避免過度研磨。

拋光階段：壓力降至10N以下，配合螺旋軌跡移動試樣，提升均勻性。

2. 轉速與時間協同

磨拋盤轉速：根據材料硬度調整（硬質合金800rpm，軟金屬500rpm）。

分階段計時：粗磨（10s）→精磨（20s）→拋光（30s），總時間控制在1分鐘內。

逆向轉動功能：磨拋盤與樣品反向旋轉，提升研磨均勻性，減少表面應力。

四、智能控制功能：從一鍵操作到遠程管理的技術飛躍

1. 一鍵式智能磨拋

自動程序切換：通過12.8寸觸控屏選擇預設方案（如金屬/陶瓷/半導體模式），自動調整壓力、轉速與時間。

輔料智能添加：?jiǎn)未渭恿蠒r(shí)間與間隔時間可編程，支持拋光液、冷卻液自動補給。

2. 數據追溯與云端管理

方案存儲與調用：存儲1000+磨拋工藝參數（含壓力、轉速、時間），支持云端備份與跨設備同步。

遠程診斷功能：通過物聯網模塊實時上傳設備狀態，工程師可遠程調試參數或預警故障。

3. 安全防護設計

自動防護罩：磨拋過程中自動閉合，防止碎屑飛濺。

緊急制動與復位：突發情況時立即停機，手動復位后需輸入安全密碼恢復運行。

五、維護與校準：保障長期性能穩定

1. 日常保養

清潔與潤滑：每次使用后清理碎屑，每500小時更換主軸潤滑油。

耗材檢查：定期檢查砂紙、拋光布磨損情況，及時更換以保證加工質量。

2. 定期校準

精度驗證：每月使用標準樣塊檢測表面粗糙度（Ra值）與平面度。

間隙調整：每季度檢查主軸與磨拋盤間隙，確保垂直度<0.01mm。

3. 故障預判

振動監測：安裝三軸加速度計，實時檢測設備振動頻譜（FFT分析）。

溫度預警：在關鍵部件（如主軸、電機）布置熱電偶，超溫時自動停機保護。

六、行業趨勢與選型建議

技術融合：金相磨拋機正與AI、CT技術復合，實現微觀結構的三維重建與缺陷分析。

定制化服務：優先選擇提供多工位定制（如6盤組）、柔性?shī)A具適配不同規格樣品的廠商。

環保設計：采用水循環系統與低能耗電機，符合綠色制造標準。
